调度绞车组成系统

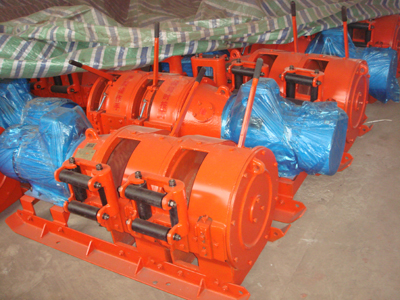

调度绞车生产厂家解析绞车是用于调度车辆的一种绞车，常用于井下采区、煤仓及装车站调度室、牵引矿车，也可用于其他辅助牵引作业。绞车的工作机构为卷筒缠绕式，传动型式为行星齿轮传动。jd调度绞车具有结构紧凑、刚性好、效率高、安装移动方便、起动平稳、操作灵活、制动可靠、噪音低等特点。绞车的电气设备具有防爆性能，可用于有煤尘及瓦斯的矿井。
主控系统:由PLC1构成,完成提升机的控制功能和保护功能。 a)完成提升机手动、检修等运行方式的控制。 b)完成提升机逻辑控制与闭锁。c)完成传动系统的运行控制与速度给定。 d)完成与提升信号系统的控制与相互闭锁。e)完成提升机机械、液压、电气等方面的故障检测、报警、保护功能。对如过卷、等速超速、减速超速等重大故障实行硬软件多重保护。f)完成轴编码器之间的相互监控与断线保护。 g)形成硬件安全电路与软件安全电路,两者相互冗余,相互闭锁。 h)实现提升机液压制动系统中工作闸与安全闸的控制。i)能对提升机的位置、运行速度进行测量和数字指示。j)按照故障性质、提升系统故障分为三类:立即安全制动故障、先电气制动后安全制动故障、完成本次开车后不允许再次开车故障。
监控系统:由PLC2构成,其位置检测用的轴编码器采用单独的一台。
防爆电动机，减速器，卷筒，轴承支架(支承架)，底座，托架，行星齿轮传动装置(滚动轴承，传动齿轮，电机齿轮，小内齿轮，联轴齿轮，行星齿轮，大内齿轮)，刹车装置(工作闸，制动闸)偏心轴，抱闸，刹车轮，双联齿轮。
jd型绞车电控系统：jd-1调度绞车电控系统采用qbk-60/660n型矿用隔爆型可逆电磁起动器，实现对绞车正转，反转，停止的控制，同时也能实现对电动机的保护。qc83-80n隔爆磁力启动器。
调度绞车工作原理：通过电动机经由减速机系统提供给卷筒扭矩，利用钢丝绳与卷筒缠绕，以及煞车装置控制运转和停止，满足调度和搬运物料目的。
ZFL-D矿用防爆编码器本系统共采用两个矿用防爆编码器,用于监测提升机的位置、速度等信号。矿用防爆编码器分别采样传动系统的起点和终点,独立形成两个位置信号及速度信号,生成等速超速、定点超速、减速超速、限速保护等各种保护,实现保护的双线制。想了解更多详细信息，请登录http://www.sdtmgk.com/
