调度绞车装置构造有哪些?
四川调度绞车主要用于煤矿井下和其他矿山在倾角度小于30度的巷道中拖运矿车及其它辅助搬运工作,也可用于回采工作面和掘进工作面装载站上调度编组矿车。

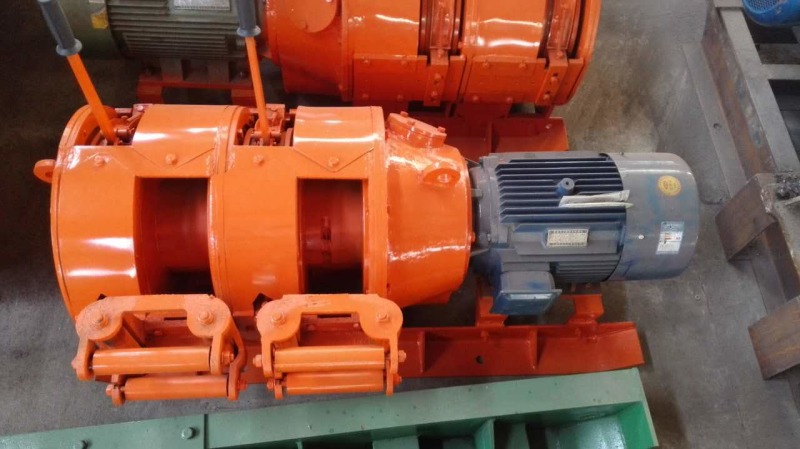

调度绞车主要卷筒及行星齿轮传动装置,刹车装置,底座,隔爆电动机等部件组成,调度绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系,两组内齿轮副装在卷筒体内,电动机的轴端装有电机齿轮直接伸入卷筒内,使调度绞车体积减小,结构紧凑,在绞车内部各转动处均采用滚动轴承,绞车上安装有两个刹车装置,在电动机一侧的刹车用来制动卷筒,在大内齿轮上的刹车,具有离合器的作用,当此刹车被完全刹紧时,(行星)齿轮沿大内齿轮转动,带动卷筒工作,利用两刹车的交替工作,可使被牵引的负载调运或停止在任何所需的位子。
jd-1.6调度绞车技术参数
1、外层钢丝绳静张力:16kn
2、卷筒尺寸(直径×宽度):φ310×400(mm)
3、外层钢丝绳绳速:1.399 m/s
4、钢丝绳直径:16mm
5、容绳量:400m
6、总减速比:32.5
7、电动机型号:ybj25-4
功 率:25kw
转 速:1460r/min
电 压:380/660v
8、外型尺寸(长×宽×高):1435×1217×1242(mm)
9、绞车重量(不包括电动机):1187kg (包括电动机):1370kg
绞车特点:主要卷筒及行星齿轮传动装置,刹车装置,底座,隔爆电动机等部件组成,绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系,两组内齿轮副装在卷筒体内,电动机的轴端装有电机齿轮直接伸入卷筒内,使绞车体积减小,结构紧凑,在绞车内部各转动处均采用滚动轴承,绞车上安装有两个刹车装置,在电动机一侧的刹车用来制动卷筒,在大内齿轮上的刹车,具有离合器的作用,当此刹车被完全刹紧时,(行星)齿轮沿大内齿轮转动,带动卷筒工作,利用两刹车的交替工作,可使被牵引的负载调运或停止在任何所需的位子。
调度绞车生产厂家采用行星齿轮转动,绞车具有结构紧凑、刚性好、效率高、安装移动方便、启动平稳、操作灵活、制动可靠、噪音低等特点。
调度绞车主要由卷筒及行星齿轮传动装置、刹车装置、电动机、底座组成。绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系,两组内齿轮副装在卷筒体内,电动机的轴端装有套管齿轮直接伸入卷筒内,在绞车内部各转动处均采用滚动轴承。想了解更多详细信息,请登录http://www.sdtmgk.com/
